RECOM Product feature こちらのページでは、RECOM社製品の最新情報をお届け致します。

低温でも信頼性が高い低消費電力電源モジュール

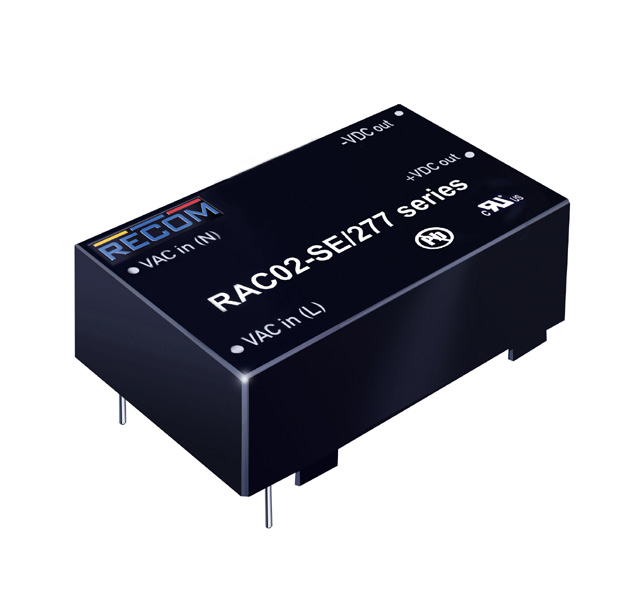

RAC02-SE/277シリーズ(2W)
RAC03-SE/277シリーズ(3W)

RAC02-SE/277およびRAC03-SE/277シリーズは、
最新世代の2Wおよび3Wの低消費電力電源モジュールです。 -40℃という低温で動作します。
また、2Wバージョンにはケーブル出し仕様も用意されています。
アイドル時消費電力は最大40mWで、センサ用途や待機状態が長い装置に適しています。

・高さ:わずか18mmで非常にコンパクト
・入力電圧範囲:85~305VAC(120~430VDC)
・出力電圧:3.3、5、12、24VDC
・ケース:標準ピン配置DIPタイプ、ケーブルタイプ
・入力フィルタ内蔵:EN55022クラスBの要求仕様に適合
・追加の外付け部品不要
・障害除去後に自動再起動する短絡保護
・IEC/EN/UL 60950認証を取得
・3年保証






・RAC02-SE/277シリーズのデータシート
RAC02-SE/277
RAC02-SE/277/W
・RAC03-SE/277シリーズのデータシート
RAC03-SE/277
RAC03-SE/277/W
RAC03-SER/277







48Wおよび60Wの高信頼性オープンフレームAC/DC電源

RAC48/OF(48W出力)およびRAC60/OF(60W出力)は、高温下でも優れた性能と信頼性をもつクラスIIオープンフレーム電源の新製品です。全負荷での動作温度範囲は-20℃~+50℃で、ディレーティングを行えば70℃まで動作可能です。また、通常、強制空冷は不要です。これらのAC/DC電源モジュールは非常に高効率で、ホールド時間も60msと長く、ヨーロッパErP指令(待機時電力0.5W未満)に適合しています。長期にわたるトラブルフリーを保証するために、高品質な部品を使用しています。



・入力電圧:8~28V
・RAC48/OF(48W)、RAC60/OF(60W)
・出力電圧:5VDC、12VDC、15VDC、24VDC
・トリミング機能搭載
・OCP(過電流保護)、OVP(過電圧保護)、
  断続動作のSCP(短絡保護)
・入力電圧範囲: 90VAC~265VACユニバーサル入力
・絶縁:3kVAC/1分
・EN55022 EMCクラスB、IEC 60950-1 CBレポート、
  EMC + LVD CEマーク、FCC、UL 60950-1認証を取得
・MTBF(MIL-HDBK217F):約450,000時間
・3年保証




・RAC48/OFシリーズのデータシートはこちら
・RAC60/OFシリーズのデータシートはこちら

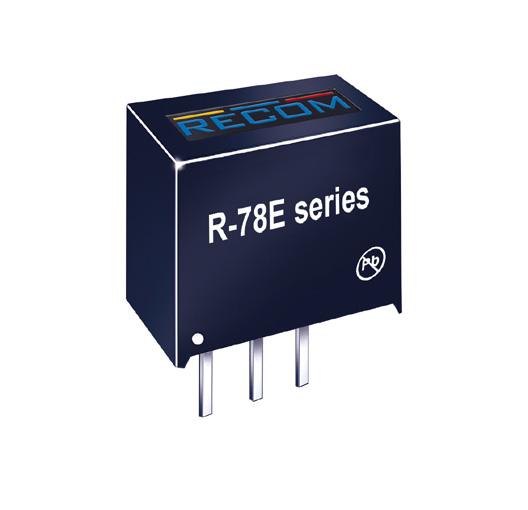

R-78E-1.0:R78シリーズの低コストバージョン

R-78E-1.0は、78xxリニアレギュレータ代替を目的にしたR78シリーズの低コストバージョンR78Eシリーズの新製品で、通常品の出力電流0.5Aを1Aに拡張したバージョンです。
高効率、広い入力範囲、高精度でありながら、低コストでの提供を意図した製品です。



・入力電圧:8~28V
・短絡保護
・サイズ:11.6×8.5×10.4 mm
・TO-220互換のSIP3パッケージ
・最大効率:91%、高電力バージョンでも放熱板は不要
・動作温度範囲:-40℃~+85℃

・R-78Eシリーズのデータシートはこちら

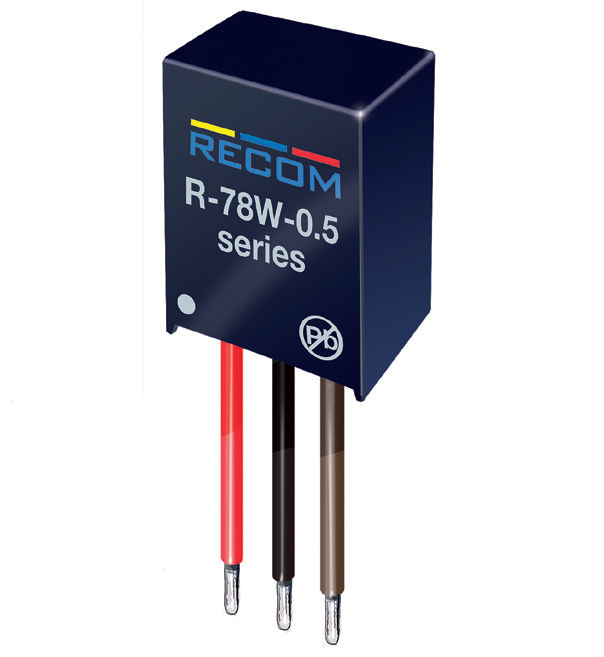

R78W:R78のリード線バージョン

 R-78Wは、78xxリニアレギュレータのスイッチングバージョンとして非常にポピュラーなR-78ファミリの新製品です。
R-78WはR-78のリード線バージョンで、主にプリント基板に十分なスペースがない場合や、プリント基板がないアプリケーションでの使用を意図しています。
例えば、LED照明のLED電源と並列に接続してファンを駆動したり、試作や(電子ではなく)電気回路ではリード線仕様が便利なことが多いと思います。



・出力電流:500mA
・出力電圧:5V、9V、12V
・入力範囲:6.5V~32V
・短絡保護:シャットダウン(動再起動)
・動作温度範囲:-40℃~85℃
・オフ時の逆電流防止保護ダイオード内蔵
・サイズ:17.5×11.5×8.5mm
・効率:96%、ヒートシンク不要
・EN 60950-1認証取得済み、
RoHS 6/6およびREACHに準拠
・3年の製品保証付き

・R-78Wシリーズのデータシートはこちら
